Charakterystyka struktury głównej:

za. struktura jest prosta, a wygląd maszyny jest piękny, ponieważ po spawaniu przyjmujemy konstrukcję stalową kształt i proces jako całość. Ma zdolność do silnego załadunku i stabilnego działania podczas pracy maszyny.

b. Wszystkie elementy maszyny pochodzą od słynnego przedsiębiorstwa, tak aby zapewnić sprawne funkcjonowanie maszyny.

do. przyjmujemy automatyczne formowanie i cięcie na długość, co gwarantuje precyzyjne określenie długości, a gotowy produkt bez przekręcania.

re. bardzo łatwe jest zainstalowanie urządzenia i nadaje się do produkcji w fabryce.

mi. maszyna charakteryzuje się niskim poziomem hałasu i wysoką sprawnością.

Skład urządzenia:

Maszyna do formowania walców .............................. 1 szt

Instrukcja obsługi Uncoiler ............................................. 1 urządzenie

Panel sterowania ................................................ .1

Stacja hydrauliczna .......................................... ... 1 szt

Ręczna tabela .......................................... .2

Proces technologiczny:

De-coiling --- karmienie --- przebijanie --- cięcie --- kształtowanie --- stół

Szczegóły specyfikacji:

1. Dane techniczne Purlina:

Dla płatwi C: szerokość: 80-350mm wysokość: 40-80mm, małe żebro: 14-25mm

Dla płatwi Z: szerokość: 80-350mm wysokość: 40-80mm, małe żebro: 14-25mm

2. Grubość cewki: 1,2-3,5mm Q195 ~ 235, cewki cynkowe i walcowanie na gorąco

3. Prędkość robocza: 10-25 m / min (bez czasu przebijania i cięcia)

4. Rolka formująca: 17 kroków

5. Rolka poziomująca: 5 stopni (w górę 2 i 3)

6. Korekta: jeden krok

7. Podawanie i prowadzenie: 2 zestawy, 4 rolki

8. Materiał walca: GCr15, zgaszony

9. Materiał trzonu głównego: stal 45 #

10. Silnik główny: 15 kW

11. Mocowanie, wyrównywanie mocy silnika: 7,5 KW

12. Ciśnienie hydrauliczne: 15-20MPa

13. Moc hydrauliczna: 7,5 KW

14. dwa serwosilniki i cztery enkodery

15. Przekazywanie: Przekazanie przez łańcuchy 1.2Inch podwójna linia

16. Główny wymiar: 11000 x 1400 x 1400mm (dł. X szer. X wys.)

17. Masa całkowita: 14000 kg

Wbijanie i cięcie:

1. forma do wykrawania: Cr12 HRC 58-62

2. maszyna z 3 zestawami system wykrawania

3. Wtłoczenie z napędem hydraulicznym

4. wykręcanie w długim czasie kontrolowanym przez PLC, wykrawanie w pozycji poziomej, wyregulowane ręcznie ręcznie

5. Punch szczegóły, jak pokazano na rysunku.

6. Hydrauliczne cięcie przed formowaniem: Wytnij arkusz przed wykonaniem rolki do wymaganej długości

7. Ruch skrawania: maszyna główna nie zatrzymuje się i kontynuuje wykrawanie i cięcie.

8. Materiał ostrza: CR12 z obróbką cieplną

9. Pomiar długości: Automatyczna pomiar długości

10. Tolerancja długości: 3m +/- 1,5mm

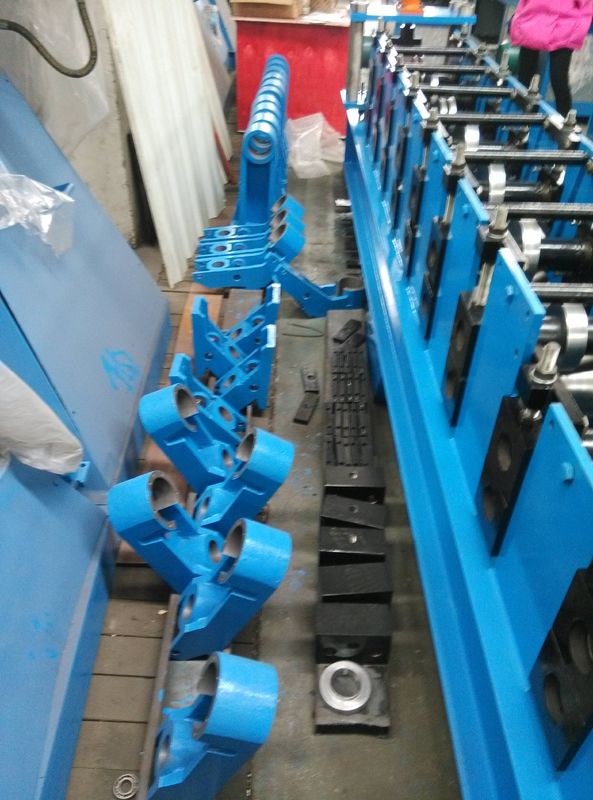

Zdjęcia maszyn:
