Mosty z dźwigarami skrzynkowymi ewoluowały w jedną z najbardziej dominujących form nadbudówek dla infrastruktury drogowej i kolejowej o średniej i dużej rozpiętości w Ameryce Północnej oraz w ramach globalnych projektów inżynieryjnych przyjmujących amerykańskie specyfikacje projektowe, przy czym Kodeks spawania mostów AASHTO/AWS D1.5M funkcjonuje jako podstawowy obowiązkowy standard techniczny regulujący wszystkie prace prefabrykacyjne w warsztatach i prace spawalnicze w terenie takich konstrukcji mostowych. Opracowany i zaktualizowany wspólnie przez Amerykańskie Towarzystwo Spawalnicze (AWS) i Amerykańskie Stowarzyszenie Urzędników ds. Autostrad i Transportu (AASHTO) najnowszy, dziewiąty numer D1.5M z roku 2025, jest specjalnie dostosowany do węglowych i niskostopowych stali konstrukcyjnych mostów, różniących się od ogólnej specyfikacji spawania konstrukcyjnego AWS D1.1 bardziej rygorystycznymi zasadami odporności zmęczeniowej, kontroli pęknięć i badań nieniszczących ukierunkowanych na cykliczne obciążenia pojazdów mostowych i długoterminową erozję środowiska. Stalowe dźwigary skrzynkowe opierają się całkowicie na spoinach rowkowych z pełnym przetopem i systemach usztywnień ze spoin pachwinowych, tworząc zamknięte przekroje puste w środku; stąd każde ogniwo produkcyjne, od kontroli wejściowej stali podstawowej do akceptacji gotowego spoiny, jest ściśle ograniczone klauzulami D1.5M, które bezpośrednio określają bezpieczeństwo konstrukcyjne, trwałość użytkową i odporność na zmęczenie całego mostu przez dziesięciolecia eksploatacji. W artykule omówiono konfigurację konstrukcyjną standardowych stalowych mostów z dźwigarów skrzynkowych, ramy specyfikacji rdzenia AWS D1.5M, sklasyfikowaną kontrolę spawania pomiędzy komponentami podatnymi na pękanie i niewrażliwymi na pękanie, normy wykonania oraz wartość praktycznego zastosowania inżynieryjnego standardowego systemu.

1. Skład konstrukcyjny i zalety mechaniczne standardowego mostu z dźwigarem stalowym

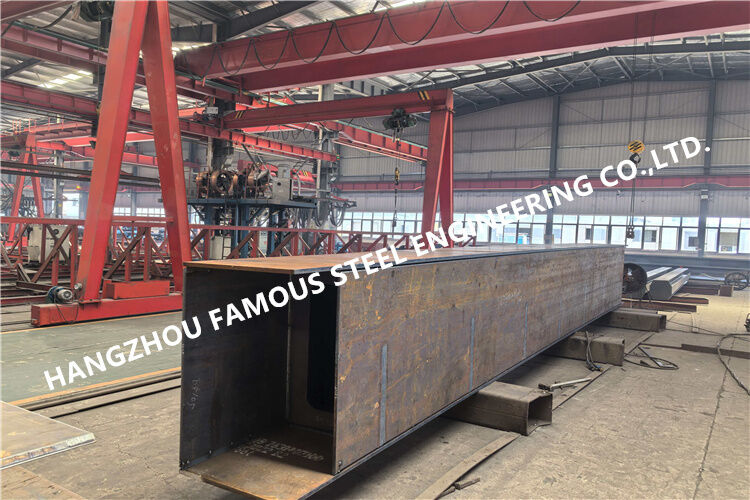

Typowy dźwigar skrzynkowy ze stali ortotropowej składa się z pięciu rdzeni spawanych elementów: górnej płyty ortotropowej pokładu, pionowej płyty środnika, dolnej płyty kołnierza naprężającego, wzdłużnych zamkniętych/otwartych usztywnień przyspawanych do wewnętrznych powierzchni płyt i poprzecznych przepon pośrednich rozmieszczonych wzdłuż kierunku wzdłużnego mostu. Grubość konwencjonalnej płyty głównej wynosi od 12 mm do 32 mm, podczas gdy dodatkowe usztywniacze i płyty membranowe wykorzystują walcowane blachy stalowe o grubości 10 mm–20 mm; wszystkie dyskretne segmenty o fabrycznie prefabrykowanych długościach 10–30 metrów są transportowane na place budowy w celu końcowego spawania na miejscu jako dźwigary ciągłe o pełnej rozpiętości. W porównaniu z tradycyjnymi blachownicami w kształcie litery I, przekrój zamknięty charakteryzuje się wyjątkową sztywnością skrętną i zdolnością do rozkładu obciążeń poprzecznych, skutecznie wytrzymując mimośrodowe obciążenia użytkowe pochodzące od ciężarówek autostradowych i uderzeń dynamicznych pociągów dużych prędkości, zmniejszając całkowite zużycie stali o prawie 15%–22% przy identycznych parametrach projektowych rozpiętości i obciążenia.

Podstawowe materiały stosowane do dźwigarów skrzynkowych zgodnych ze standardami amerykańskimi to głównie gatunki stali konstrukcyjnej serii AASHTO M270 (odpowiednik ASTM A709), w tym klasa 345 (A709 Gr50), wysokowydajna stal odporna na warunki atmosferyczne HPS485W i wysokowytrzymała stal niskostopowa klasy 690, wszystkie objęte odpowiednim zakresem D1.5M (granica plastyczności ≤690 MPa). Zamknięte, podłużne żebra górnego pokładu ortotropowego w kształcie litery U są w sposób ciągły spawane pachwinowo pod płytami pokładu, tworząc zintegrowany ortotropowy system nośny nawierzchni, który równomiernie rozkłada skoncentrowane obciążenia kół na środniki dźwigarów skrzynkowych i kołnierze dolne; te gęste złącza spawane typu żebro-płyta są najbardziej narażonymi na zmęczenie miejscami dźwigarów skrzynkowych i stają się kluczowymi obiektami kontroli regulowanymi wymaganiami dotyczącymi tolerancji spoin przeciwzmęczeniowych D1.5M. Płyty membrany przecinają wycięcia zarezerwowane dla usztywnień wzdłużnych i są w całości zespawane z wewnętrznymi ścianami skrzynki, aby zapobiec odkształceniom przekroju pod wpływem bocznego obciążenia wiatrem i asymetrycznego obciążenia pojazdu, których rozmiary spoin pachwinowych, kryteria podgrzewania wstępnego i akceptacji defektów są jasno określone w Rozdziale 6 i Rozdziale 8 normy D1.5M.

2. Podstawowe ramy regulacyjne AWS D1.5M dotyczące spawania dźwigarów skrzynkowych

W odróżnieniu od uniwersalnych standardów spawania konstrukcji, norma D1.5M została opracowana specjalnie dla środowiska usług mostowych charakteryzującego się powtarzającymi się obciążeniami zmiennymi, wahaniami temperatury i korozyjną atmosferą na zewnątrz, z łącznie 12 formalnymi klauzulami w aktualnej wersji na rok 2025, spośród których klauzule 1–11 określają ogólne wymagania spawalnicze dla elementów niewrażliwych na pękanie (NFCM), a ekskluzywny klauzula 12 ustanawia rygorystyczne specyfikacje kontroli pęknięć dla elementów krytycznych pod względem pęknięć (FCM), co jest najważniejszym postanowieniem dotyczącym skrzynek kołnierz napinający dźwigara i kontrola spoiny głównej. Norma jest skompilowana w formacie dwujednostkowym (metrycznym D1,5M i imperialnym D1,5), spełniając jednocześnie wymagania międzynarodowych metod produkcji metrycznych i zwyczajowych amerykańskich pomiarów wymiarów.

Podstawowa zasada klasyfikacji D1.5M polega na oddzieleniu FCM i NFCM w celu zróżnicowanej kontroli technicznej: FCM odnosi się do dolnego pasa naprężającego dźwigara skrzynkowego, spoin wzdłużnych środników z pełną penetracją i głównych połączeń ortotropowych pokładu, których nagłe kruche pęknięcie pod obciążeniem użytkowym spowodowałoby całkowite częściowe lub całkowite zawalenie się mostu bez zbędnej ścieżki przenoszenia obciążenia, takie jak dwuskrzydłowe główne elementy napinające dźwigara jednokomórkowego. Wszystkie spoiny FCM wymuszają trzy obowiązkowe zasady zawarte w punkcie 12: dostosowane tabele temperatur podgrzewania wstępnego/międzyściegowego niezależne od NFCM, badanie udarności w niskiej temperaturze Charpy V-notch (CVN) dla osadzonego metalu spoiny i strefy wpływu ciepła, a także ulepszone badanie ultradźwiękowe (UT) pełnego pokrycia (NDE) przeprowadzane przez certyfikowanych inspektorów poziomu II. Natomiast wielokomórkowe dźwigary skrzynkowe z trzema lub większą liczbą równoległych komór skrzynkowych, posiadające nadmiarowe ścieżki przenoszenia siły oraz większość wewnętrznych usztywnień i spoin membranowych, są klasyfikowane jako NFCM, przy zastosowaniu ogólnych tabel podgrzewania wstępnego i konwencjonalnej kontroli wizualnej oraz częściowego punktowego NDE zgodnie z klauzulą ​​6 normy D1.5M.

Zatwierdzenie Specyfikacji Procedury Spawania (WPS) i Protokołu Kwalifikacji Procedury (PQR) jest głównym warunkiem wstępnym przed wyprodukowaniem partii dźwigarów skrzynkowych regulowanym przez D1.5M, klauzula 3; wszystkie stosowane procesy spawania, w tym spawanie łukiem krytym (SAW) w przypadku długich, prostych spoin rowkowych kołnierzy, spawanie łukiem rdzeniowym (FCAW) w przypadku spoin pachwinowych usztywnień i spawanie łukiem metalowym w osłonie (SMAW) w przypadku naprawy spawów w terenie muszą przejść kwalifikację PQR zgodnie ze standardowymi wymaganiami dotyczącymi próbek testowych przed formalną produkcją. Spoiny sczepne do montażu komponentów są również zgodne ze specyfikacjami sczepiania D1.5M: tymczasowe spoiny sczepne, które mają zostać całkowicie przetopione podczas kolejnego ciągłego spawania, mogą wymagać stosowania ścisłego podgrzewania wstępnego, podczas gdy zarezerwowane stałe spoiny sczepne wymagają identycznego podgrzewania wstępnego i standardów jakości odpowiadających spoinom końcowym.

3. Szczegółowa kontrola jakości spawania i tolerancja defektów dla dźwigara skrzynkowego na D1,5M

Tolerancja geometrycznej niedoskonałości spoiny zaktualizowana w D1.5M:2025 bezpośrednio dotyczy typowych wad spoin skrzynkowych, w tym podcięć, niepełnej penetracji i porowatości, przy czym trzypoziomowy sklasyfikowany limit podcięcia został nowo zoptymalizowany, zastępując poprzednie regulacje dotyczące dwóch standardów. W przypadku spoin rowkowych na pasie naprężającym dźwigara skrzynkowego i strefie naprężenia środnika (spoina poprzeczna do pierwotnego naprężenia rozciągającego), dopuszczalna maksymalna głębokość podcięcia jest ograniczona do 0,01 cala (0,254 mm), co stanowi najściślejszą tolerancję zapobiegającą inicjowaniu pęknięć zmęczeniowych w wyniku koncentracji naprężeń w podcięciach; Podcięcie spoiny pachwinowej naroża usztywniacza pozwala na głębokość do 1/8 cala, a zwykłe nienaprężone spoiny połączeń pomocniczych mają próg podcięcia 1/16 cala, skutecznie kierując oceną akceptacji inspektorów fabryki na miejscu w przypadku masywnych spoin usztywniających w wewnętrznej przestrzeni skrzynki.

Kontrola podgrzewania wstępnego i temperatury międzyściegowej to kolejny ważny element regulacyjny D1.5M dotyczący wytwarzania dźwigarów skrzynkowych z grubej blachy, pozwalający uniknąć pękania na zimno wywołanego wodorem. Minimalną wartość podgrzewania wstępnego określa się na podstawie gatunku stali bazowej, grubości blachy i temperatury otoczenia za pomocą dołączonych standardowych tabel: w przypadku blachy A709 Gr50 o grubości większej niż 38 mm stosowanej na dolny kołnierz skrzynki, wstępne podgrzewanie NFCM rozpoczyna się od 70°F (21℃), podczas gdy odpowiednie podgrzewanie wstępne FCM wzrasta do ponad 150°F (65℃) przy identycznej grubości zgodnie ze specjalnymi tabelami w klauzuli 12; Górna temperatura międzyściegowa jest ograniczona, aby kontrolować dopływ ciepła spawania i udoskonalić strukturę ziaren spoiny w celu poprawy wytrzymałości w niskich temperaturach, co jest szczególnie krytyczne w przypadku zimowego spawania dźwigarów skrzynkowych na świeżym powietrzu.

Zakres badań nieniszczących znacznie różni się w zależności od kategorii pręta w ramach D1.5M: wszystkie spoiny rowkowe FCM z pełną penetracją głównych połączeń dźwigarów skrzynkowych wymagają skanowania 100% UT po ochłodzeniu spawania do temperatury otoczenia, przy kryteriach odrzucenia bardziej rygorystycznych niż D1.1; Spoiny pachwinowe NFCM łączące membrany i wewnętrzne usztywnienia podlegają okresowej kontroli pobierania próbek UT oraz pełnej kontroli wizualnej, tylko wskazanie pęknięć powierzchniowych powoduje dodatkowe badanie penetrantem cieczy (PT). Niekwalifikowane wadliwe spoiny muszą posiadać formalną naprawę WPS i zakończyć ponowne spawanie po całkowitym usunięciu obszaru wady poprzez szlifowanie lub żłobienie, przy czym naprawione spoiny FCM powtarzają pełny ponowny test NDE jako oryginalną spoinę produkcyjną zgodnie ze standardowymi klauzulami naprawy.

4. Zastosowanie inżynieryjne i znaczenie branżowe normy D1.5M dla mostów skrzynkowych

Ponieważ norma D1.5M stała się obowiązkową specyfikacją referencyjną podręcznika projektowania mostów AASHTO LRFD Bridge, ponad 70% mostów autostradowych ze stalowych dźwigarów skrzynkowych o średniej i dużej rozpiętości w Ameryce Północnej przyjmuje tę normę do zarządzania spawaniem w pełnym cyklu, rozciągając się na zagraniczne międzynarodowe projekty przetargowe w Azji Południowo-Wschodniej, na Bliskim Wschodzie i w Afryce zgodnie z amerykańskimi przepisami projektowymi. Standaryzowane wykonanie D1.5M ujednolica kryteria oceny produkcji wśród projektantów, wytwórców stali, zewnętrznych inspektorów i wykonawców budowlanych, eliminując niespójne wymagania techniczne spowodowane rozproszonymi specyfikacjami regionalnych departamentów przed wydaniem ujednoliconego standardu AWS-AASHTO w latach 70.

Z punktu widzenia ekonomicznego i trwałości, znormalizowana kontrola spoin przeciwzmęczeniowych D1.5M skutecznie zmniejsza koszty konserwacji pęknięć zmęczeniowych na wczesnym etapie dźwigarów skrzynkowych ze stali ortotropowej; odpowiednie specyfikacje dotyczące podgrzewania wstępnego i odporności na pękanie zmniejszają szybkość naprawy pęknięć na zimno podczas produkcji blachy grubej o ponad 60%, skracając całkowity czas budowy i koszt projektu w przypadku prefabrykowanych segmentów dźwigarów skrzynkowych. Wraz ze stopniową popularyzacją wysokowydajnych dźwigarów skrzynkowych ze stali odpornej na warunki atmosferyczne HPS w nowoczesnej inżynierii mostowej, D1.5M kontynuuje aktualizację odpowiednich klauzul dotyczących parametrów spawania w każdym nowym wydaniu, aby dopasować je do rozwoju nowatorskich materiałów stalowych, utrzymując swoją podstawową dominującą pozycję w amerykańskim i światowym amerykańskim przemyśle spawania mostów ze stalowych dźwigarów skrzynkowych.

Wniosek

Właściwa konstrukcja spawana o przekroju zamkniętym mostu ze stalowych dźwigarów skrzynkowych decyduje o niezastąpionej wiodącej roli standardu AWS D1.5M w całym cyklu jego wytwarzania. Unikalny, sklasyfikowany w standardzie system zarządzania FCM/NFCM, ukierunkowane zasady podgrzewania wstępnego, stopniowana tolerancja defektów i wielopoziomowy schemat NDE zostały opracowane precyzyjnie w odpowiedzi na charakterystykę zmęczenia dźwigara skrzynkowego i ryzyko pęknięcia pod długotrwałym zmiennym obciążeniem pojazdu. Ciągła rewizja i optymalizacja techniczna D1.5M dotrzymują kroku zaawansowanej, wysokowydajnej stali mostowej i postępowi innowacyjnej technologii spawania, stając się podstawową gwarancją techniczną dla długotrwałej i bezpiecznej konstrukcji mostu ze stalowych dźwigarów skrzynkowych o długiej żywotności, a także dostarczając dojrzały system specyfikacji referencyjnych dla globalnej inżynierii mostów ze stalowych dźwigarów skrzynkowych, stosujący się do amerykańskich norm projektowania autostrad.
